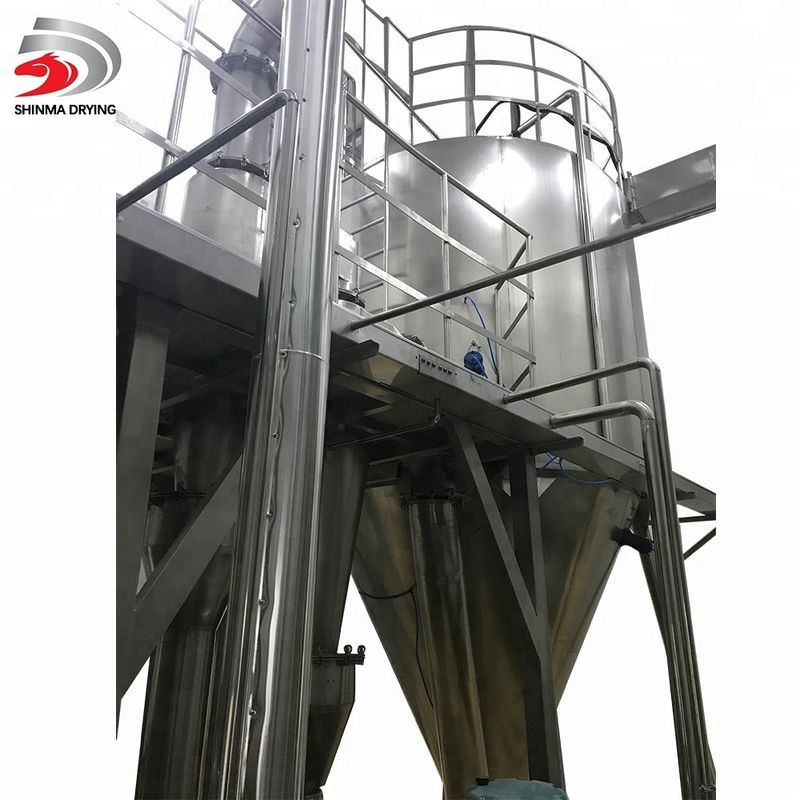

Suszarka rozpyłowa z hydrolizowanym roztworem białka rybiego

 Ⅰ.Warunki projektowania

1. Warunki materialne

Surowiec:Hydrolizowany roztwór białka rybiego

Początkowa zawartość wody:85%

Końcowa zawartość wody:    ≤3,5%

Pojemność:38 kg/godz

Temperatura cieczy:temperatura otoczenia

2. Warunki technologiczne

Typ rozpylania: odśrodkowy

Droga kropel i kontaktu gorącego powietrza: przepływ współprądowy

Źródło ciepła i sposób ogrzewania: LPG Gaz ziemny Piec na gorące powietrze

Temperatura na wlocie:200℃

Temperatura na wylocie:Około 80 ℃

Zbieranie produktów:Wieża główna+cyklon

3. Warunki atmosferyczne

Ciśnienie atmosferyczne:101,325 kPa

Temperatura otoczenia:20℃

Wilgotność względna:80%

4. Obiekty użyteczności publicznej

4.1 Energia elektryczna

Energia elektryczna:380V, 50HZ, 3 fazy,

Moc: 45 kW

4.2 Sprężone powietrze

Ciśnienie: 0,6 MPa

Zużycie: 0,6m³/ min

4.3 Woda

Zużycie: do czyszczenia

4.4 Pole do zainstalowania (dł. × szer. × wys.)m

Długość × szerokość × wysokość 8 × 8 × 11

Ⅱ.Opis systemu

Podstawowy wybór modelu:

Suszarka rozpyłowa modelowa LPG-250 (wydajność 38kg/h)

Sposób ogrzewania:Piec na gorące powietrze LPG

System zbierania kurzu:cyklon

Układ krążenia:Wentylator nadmuchowy i ssący otwarty

System filtrowania powietrza:Początkowy, średni filtr powietrza

System podawania: regulowane karmienie pompą wysokociśnieniową (zaproponuj 2 zestawy, jeden do rezerwacji po prowizji)

System kontroli:Miernik cyfrowy pokazuje temperaturę, ciśnienie, różnicę ciśnień, ekran dotykowy pokazuje przepływ pracy, parametry kontrolne PLC itp.

Ⅲ.Szereg zastosowań

1. System suszarki rozpyłowej składał się z następujących elementów

(1).Układ wlotowy

(2).System gorącego powietrza

(3).System suszenia

(4).System odkurzania

(5).System odprowadzania powietrza

(6).System sterowania

Parametry techniczne
